표준관입시험(SPT), 왜 63.5kg 해머를 760mm에서 떨어뜨릴까?



표준관입시험(SPT), 왜 63.5kg 해머를 760mm에서 떨어뜨릴까?



건설현장에서 지반조사를 이야기할 때 자주 나오는 시험이 있습니다.

바로 표준관입시험(SPT : Standard Penetration Test)입니다.

흔히 지반조사 보고서에서 볼 수 있는 N값이 바로 이 시험에서 나옵니다.



그런데 SPT 기준을 보면 이런 조건이 나옵니다.

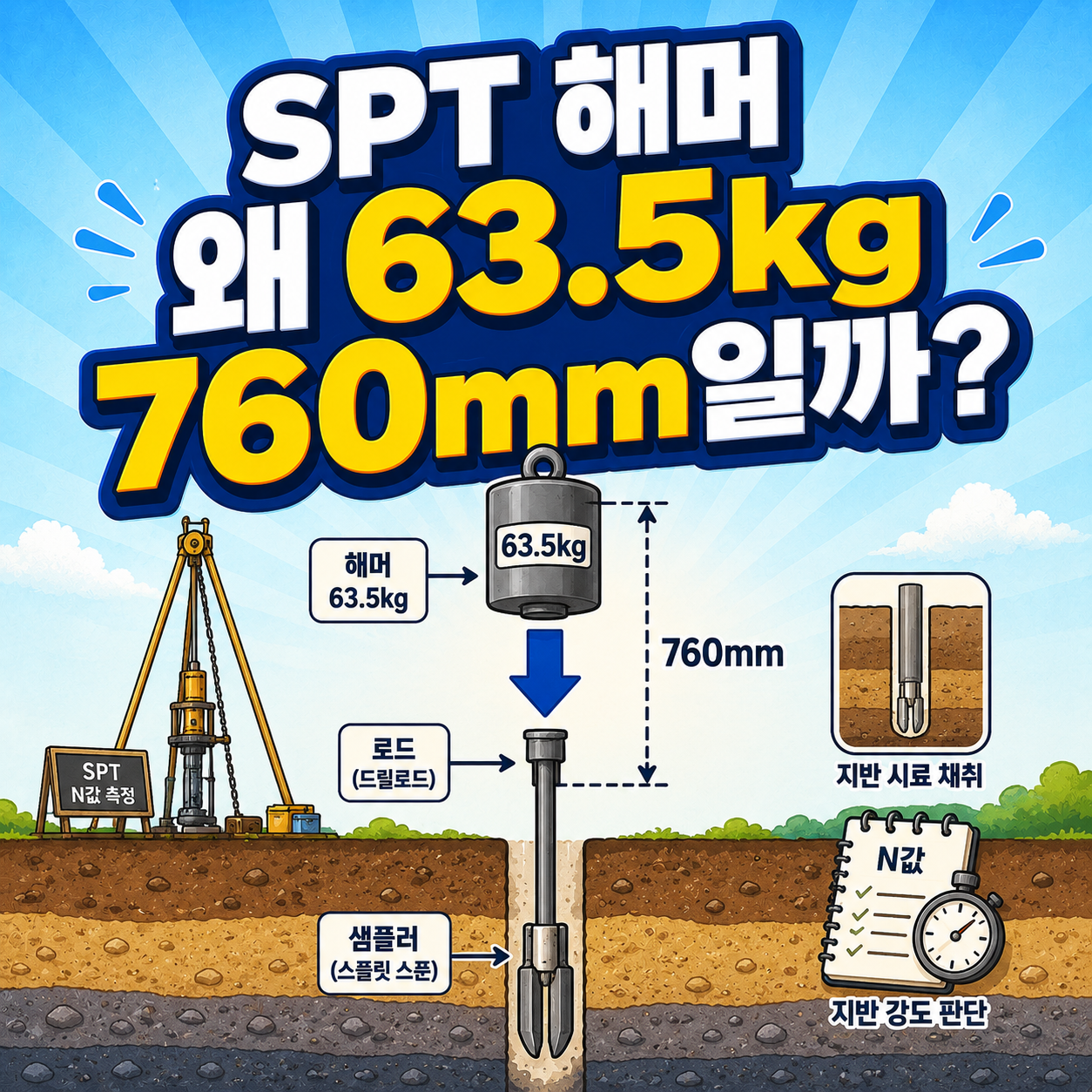

질량 63.5kg 해머를 높이 760mm에서 자유낙하시킨다.



여기서 자연스럽게 의문이 생깁니다.

왜 하필 63.5kg일까? 왜 하필 760mm에서 떨어뜨릴까?





표준관입시험이란?

표준관입시험은 지반에 표준 샘플러를 박아 넣으면서, 일정 깊이를 관입시키는 데 필요한 타격 횟수를 측정하는 시험입니다.

시험은 다음과 같이 진행됩니다.

1. 보링공을 굴착한다.
2. 표준 샘플러를 지반에 위치시킨다.
3. 해머를 일정 높이에서 자유낙하시킨다.
4. 샘플러가 30cm 관입되는 데 필요한 타격 횟수를 센다.

이때 얻는 값이 N값입니다.

N값은 지반의 조밀함, 단단함, 상대적인 지지력 등을 판단하는 데 활용됩니다.







해머 무게 63.5kg, 낙하고 760mm의 의미



구분	기준
질량	63.5kg
무게(힘)	약 623N
낙하고	760mm
타격 에너지	약 474J



타격 에너지는 간단히 계산할 수 있습니다.

에너지 = 힘 × 거리 623N × 0.76m ≈ 474J



쉽게 말해, SPT는 약 474J의 에너지로 지반을 두드렸을 때 샘플러가 얼마나 잘 들어가는지를 보는 시험입니다.





왜 하필 63.5kg일까?

63.5kg이라는 숫자는 처음부터 미터법으로 설계된 값이 아닙니다.

원래는 미국식 단위에서 출발했습니다. 140파운드(lb) 해머가 기준이었고, 이를 kg으로 환산하면 약 63.5kg이 됩니다.

즉, 63.5kg은 어떤 지반공학 이론에서 도출된 숫자가 아니라, 기존에 사용하던 장비 기준을 국제적으로 표준화하면서 정착된 값입니다.





왜 하필 760mm일까?

760mm도 마찬가지입니다. 원래 기준은 30인치(inch)였습니다.

30인치를 미터법으로 환산하면 762mm이지만, 국내 표준(KS F 2307)에서는 이를 760mm로 규정하고 있습니다.

미국 ASTM 기준은 30인치(762mm)를 그대로 사용합니다.



정리하면 이렇습니다.



63.5kg = 140lb
760mm = 30inch (KS 기준)





중요한 것은 '표준화'입니다

SPT에서 가장 중요한 것은 해머 무게 자체가 특별하다거나, 낙하 높이가 지반공학적으로 완벽한 값이라는 데 있지 않습니다.

핵심은 전 세계 어디서 시험하더라도 같은 조건으로 비교할 수 있게 만드는 것입니다.

어떤 현장에서는 50kg 해머를, 다른 현장에서는 80kg 해머를 쓴다면 지반에 전달되는 에너지가 달라지고, 같은 지반이라도 N값이 다르게 나옵니다. 그래서 SPT는 해머 무게와 낙하 높이를 고정하고, 그 조건에서 나온 N값끼리 비교합니다.





N값은 절대강도가 아니다

SPT의 N값은 지반의 강도를 직접 계산한 값이 아닙니다.

정확히는, 일정한 에너지로 표준 샘플러를 박아 넣었을 때 지반이 얼마나 저항했는지를 나타내는 경험적 지표입니다.



N값	지반 상태 예시
0~4	매우 느슨하거나 연약
4~10	느슨함
10~30	보통
30~50	조밀함
50 이상	매우 조밀하거나 단단함





실제 에너지는 100% 전달되지 않는다

계산상 해머의 위치에너지는 약 474J이지만, 현장에서 이 에너지가 그대로 지반에 전달되는 것은 아닙니다.

영향 요인	내용
해머 종류	자동해머, 수동해머에 따라 전달 효율이 다름
로프 상태	감김 횟수, 마찰에 따라 차이 발생
로드 길이	로드가 길수록 에너지 손실 발생
장비 상태	도르래, 해머 가이드 상태에 따라 차이
작업 방법	작업자 숙련도에 따라 차이

그래서 SPT 결과를 해석할 때는 단순 N값뿐만 아니라 에너지 보정값을 함께 고려하기도 합니다. 대표적인 것이 N₆₀입니다.

N₆₀은 에너지 전달효율을 60% 기준으로 보정한 N값입니다. 60%를 기준으로 삼는 이유는, 미국에서 일반적으로 사용하는 로프-도르래 방식의 실측 에너지 전달효율이 평균적으로 약 60% 수준이기 때문입니다. 이를 국제적인 비교 기준값으로 정한 것입니다.





결국 왜 63.5kg, 760mm인가?

지반공학적으로 완벽한 숫자라서가 아니라, 전 세계적으로 같은 조건에서 시험하고 비교하기 위해 정한 표준값입니다.

140lb 해머를 30inch 높이에서 떨어뜨리는 기존 시험 방식이 표준화되었고, 이를 미터법으로 환산하면서 63.5kg 해머, 760mm 낙하고가 된 것입니다.





마무리

표준관입시험에서 사용하는 63.5kg 해머와 760mm 낙하 높이는 단순한 숫자가 아닙니다. 이 조건은 SPT 결과인 N값을 서로 비교 가능하게 만드는 기준입니다.



결국 표준관입시험의 핵심은 이것입니다.

같은 에너지 조건으로 지반을 두드려 보고, 그때 지반이 얼마나 저항하는지를 N값으로 비교하는 시험.



그래서 SPT는 단순한 타격시험처럼 보이지만, 실제로는 지반조사에서 가장 기본적이고 중요한 표준 시험 중 하나입니다.
