아파트 골조공사 현장을 보면 건물 외벽을 따라 거대한 철제 갱폼이 설치되어 있습니다.

외벽 거푸집과 작업발판이 하나로 연결된 갱폼은 크기에 따라 수 톤에 이르기도 합니다.

그런데 이 무거운 갱폼은 무엇에 의지해 외벽에 고정되어 있을까요?

핵심은 콘크리트에 미리 매립하는 L형 전단볼트입니다.

---

갱폼이란? 아파트에서 갱폼을 많이 사용하는 이유

갱폼 한 개의 무게는 얼마일까?



갱폼을 지지하는 것은 L형 전단볼트

갱폼의 고정에 사용되는 대표적인 부재는 전단볼트(L형 볼트)입니다.

전단볼트는 콘크리트 타설 전에 설치합니다.

L자로 구부러진 부분은 벽체 내부에 매립되고, 거푸집 외측으로 나온 체결부는 갱폼을 고정하는 데 사용됩니다.

콘크리트가 필요한 강도를 확보하면 갱폼의 하중을 전단볼트와 그 정착부를 통해 구조체로 전달할 수 있습니다.

즉, 갱폼은 콘크리트에 정착된 고정장치를 통해 지지됩니다.

다만 실제 고정 위치와 개수는 갱폼의 제작·설치도 및 구조계산서에 따라 달라집니다.





전단볼트는 어디에, 어떻게 설치할까?

전단볼트는 벽체 철근과 거푸집을 조립한 상태에서 콘크리트 타설 전에 설치합니다.

이때 철근과 간섭된다는 이유로 임의로 누락해서는 안 됩니다.

전단볼트는 설치 위치와 정착길이, 갱폼 면과의 수직도, 유효 나사선 및 체결상태를 확인해야 합니다.

타설 후에는 콘크리트 내부에 묻힌 정착부가 보이지 않으므로 타설 전 설치상태를 확인하는 것이 중요합니다.

전단볼트의 규격과 정착길이는 갱폼의 크기와 중량, 구조계산 결과에 따라 달라질 수 있으므로 해당 현장의 승인된 시공상세도를 기준으로 적용해야 합니다.

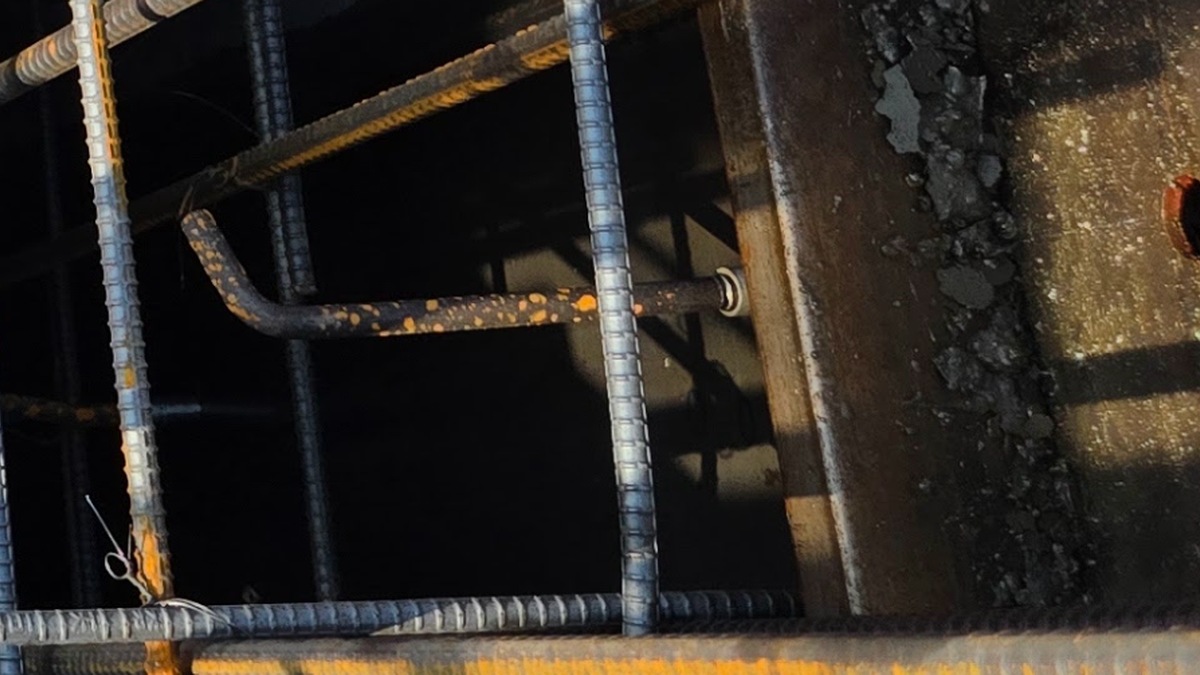

L형 전단볼트(전단앵커)





폼타이와 전단볼트는 무엇이 다를까?

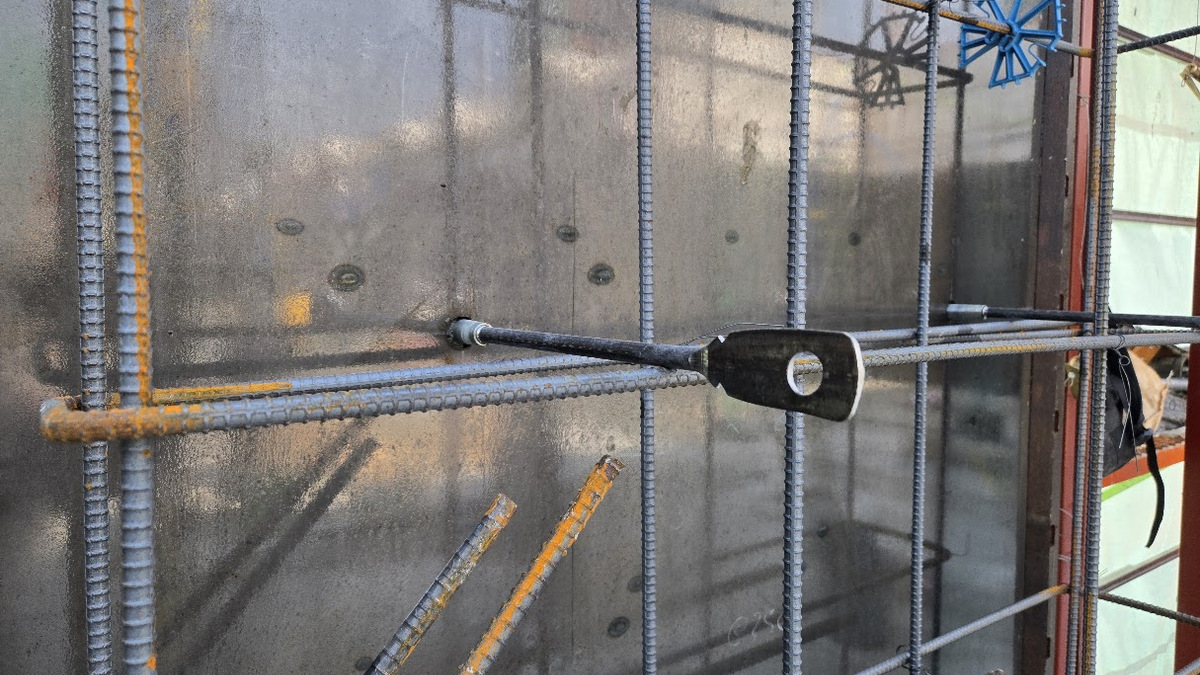

현장사진을 보면 벽체 철근 사이에 길게 돌출된 철물이 여러 개 보입니다.

폼타이(Form Tie)



모두 갱폼을 지지하는 전단볼트는 아닙니다. 그중 상당수는 폼타이(Form Tie)입니다.

구분	전단볼트	폼타이
주요 역할	갱폼 지지·추락방지	내·외측 거푸집 긴결 및 간격 유지
작용하는 상황	갱폼 설치·지지	콘크리트 타설 중 거푸집 측압 저항
대표 형상	콘크리트 내부에 정착되는 L형 볼트	거푸집을 연결하는 긴결재(제품별 형상 상이)

쉽게 말해 전단볼트는 갱폼을 건물에 붙잡아 두는 부재이고,

폼타이는 콘크리트 타설 시 거푸집이 벌어지지 않도록 잡아주는 부재입니다.

두 부재는 같은 갱폼에 함께 사용되지만 기능이 다릅니다.







갱폼이 바깥쪽으로 넘어지는 것은 어떻게 막을까?

전단볼트 체결과 별도로 갱폼의 전도방지조치도 필요합니다.

갱폼을 위층으로 인양한 뒤 전단볼트와 폼타이를 체결하고, 건물 안쪽 슬래브에 설치된 매립앵커와 갱폼을 와이어로프로 연결해 전도를 방지하는 방식이 사용됩니다.

전단볼트의 지지 기능과 와이어로프의 전도방지 기능은 구분해서 이해해야 합니다. 실제 와이어로프 설치방식과 고정 개소는 해당 현장의 시공계획 및 승인도서를 따릅니다.





갱폼을 위층으로 올릴 때 가장 중요한 것은?

콘크리트 타설이 끝나면 갱폼을 탈형해 상부층으로 인양합니다.

이때 전단볼트를 너무 일찍 해체하면 갱폼이 외벽에서 탈락할 위험이 있습니다.

일반적인 갱폼 인양작업에서는 폼타이와 해체 가능한 볼트를 순서대로 풀되,

갱폼을 지지하는 최종 고정볼트는 타워크레인 후크를 갱폼 인양고리에 결속한 뒤 해체해야 합니다.

이는 단순한 작업 편의 문제가 아닙니다. 갱폼을 지지하던 하중을 타워크레인으로 안전하게 넘기는 과정이기 때문입니다.

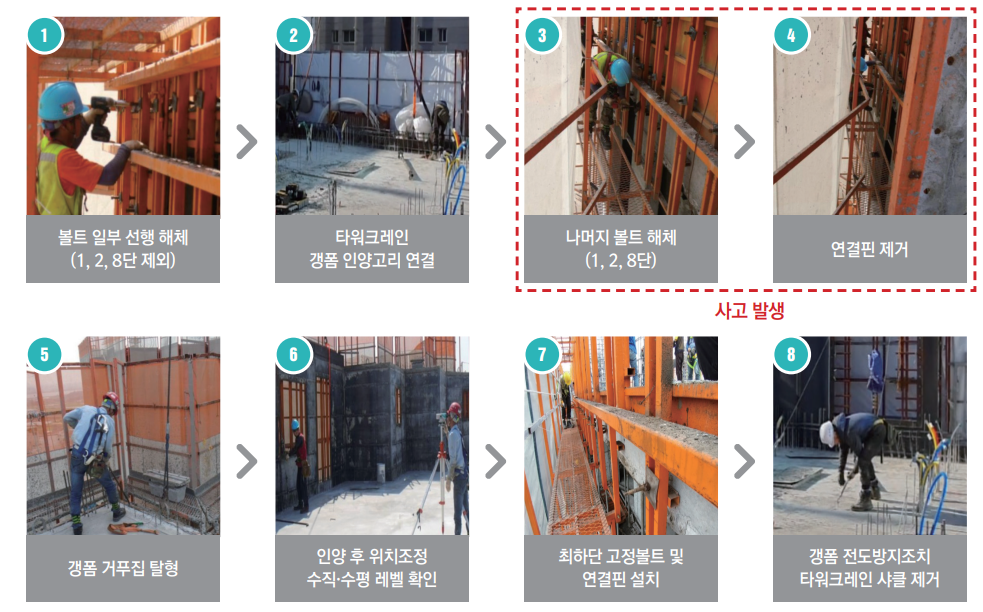

갱폼인양작업 절차도 (출처 : 2024 중대사고 이슈 리포트)



마무리

수 톤짜리 갱폼이 아파트 외벽에 설치될 수 있는 핵심은 콘크리트에 정착된 L형 전단볼트입니다.

폼타이는 거푸집을 긴결하고, 전도방지 와이어로프는 갱폼이 넘어지는 위험을 줄입니다.

여기에 승인된 고정 위치와 수량을 지키고, 인양 시 볼트 해체 순서를 준수해야 갱폼을 안전하게 사용할 수 있습니다.
