외부창호 코너 사인장 균열 원인





콘크리트 타설 후 개구부 코너

사인장 균열 발생 원인

RC 벽식 구조 · 구체 타설 단계 기술 가이드

콘크리트를 타설하고 거푸집을 해체하면, 개구부(창문·출입구 자리) 네 코너에서 45도 방향의 균열이 발생하는 것을 자주 목격합니다. 이 글은 창호·마감과 무관하게, 콘크리트 구체 자체에서 이 균열이 왜 생기는지 그 원인에만 집중합니다.



1. 사인장 균열의 기본 원리

사인장(斜引張, diagonal tension) 균열은 콘크리트 내부에 발생하는 45도 방향의 인장응력이 콘크리트의 인장강도를 초과할 때 발생합니다. 콘크리트는 압축에는 강하지만 인장에는 압축강도의 약 1/10 수준으로 극히 취약한 재료입니다.



개구부는 벽체에 뚫린 구멍입니다. 수직 하중과 수평 하중은 이 구멍을 피해 흘러야 하므로, 모든 힘이 구멍의 네 귀퉁이(코너)로 집중됩니다. 이것이 사인장 균열이 항상 코너에서 발생하는 근본적인 이유입니다.

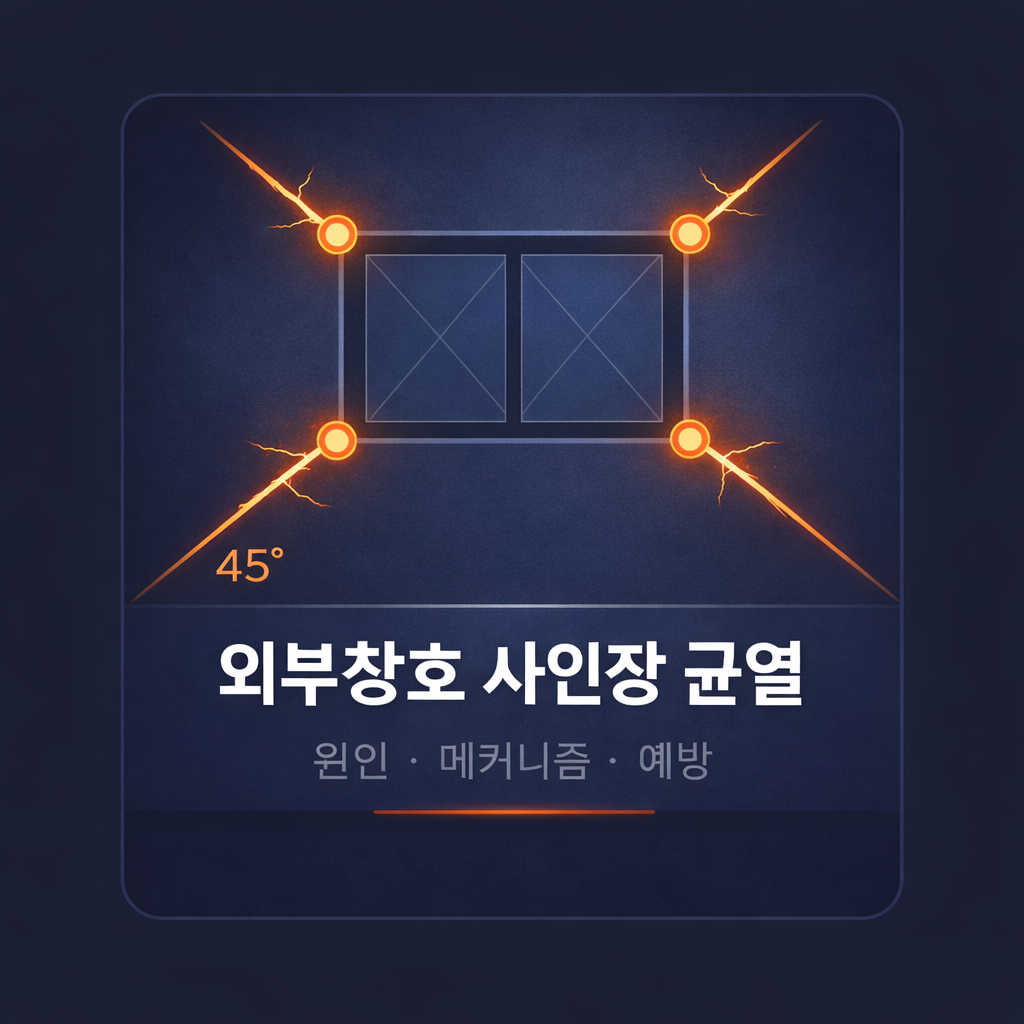

수직·수평 하중 → 개구부 우회 → 코너 응력 집중 → 45° 주인장응력 발생 → 인장에 취약한 콘크리트 균열



2. RC 벽식 구조 개구부의 구조적 특성

RC 벽식 구조는 보·기둥 없이 벽체와 슬래브만으로 하중을 전달합니다. 이 때문에 개구부 코너에서의 응력 집중은 라멘 구조보다 더 심하게 나타납니다.



강성 불연속

벽체가 연속된 구간과 개구부가 뚫린 구간은 강성(stiffness)이 급격히 달라집니다. 이 강성 불연속 지점이 코너이며, 콘크리트 역학에서 응력 집중계수(Kt)가 가장 높은 위치입니다. 코너의 응력은 주변 벽체 평균응력의 2~4배에 달합니다.



인방보 없는 개구부 상단의 거동

인방보가 설치되지 않거나 강성이 부족한 경우, 개구부 상단 콘크리트가 보(beam)처럼 휘어지면서 코너에 추가적인 전단력이 발생합니다. 이 전단력이 사인장응력을 더욱 키웁니다.



구조 형식	코너 응력 집중	보강 부재 유무	균열 위험도
RC 라멘조	중간	보·기둥 접합부 존재	중간
RC 벽식 구조	높음	인방보만 존재	높음
RC 벽식 (무인방)	매우 높음	없음	매우 높음



3. 균열을 유발하는 원인 — 4가지

① 거푸집·동바리 해체 시 하중 재분배

거푸집과 동바리를 해체하는 순간, 콘크리트는 처음으로 자기 하중을 스스로 지지합니다. 이 순간 하중이 개구부를 우회하며 코너에 집중되고, 아직 강도가 완전히 발현되지 않은 초기 재령의 콘크리트에 사인장응력이 급격히 가해집니다.



콘크리트의 재령별 강도 발현 특성은 다음과 같습니다.



재령	압축강도 발현율	인장강도 발현율	거푸집 해체 적합성
3일	약 40~50%	약 35~45%	부적합
7일	약 60~70%	약 55~65%	조건부 가능
14일	약 80~90%	약 75~85%	가능
28일 (기준)	100%	100%	적합



조기 해체는 강도가 낮은 상태에서 코너에 집중하중을 가하는 것과 같습니다. 균열 원인 1위입니다.



② 상부층 시공하중

RC 벽식 구조 아파트는 하층 콘크리트가 충분히 경화되기 전에 상층 공사가 진행되는 경우가 많습니다. 상층의 콘크리트 자중, 거푸집 하중, 작업자 및 자재 하중이 하층 개구부 코너로 누적 전달됩니다.



•       콘크리트 자중: 약 24 kN/m³ (슬래브 200mm 기준 4.8 kN/m²)

•       거푸집 및 동바리 하중: 약 0.5~1.0 kN/m²

•       작업자·자재 적재: 최대 2.5 kN/m² (KDS 기준 시공하중)

•       연속 시공 시 하층이 이 하중을 재령 7~14일 상태에서 받는 경우 빈번



특히 개구부 직상부(인방보 구간)에 하중이 집중될 경우, 코너에 발생하는 사인장응력은 설계값을 크게 초과할 수 있습니다.



③ 건조수축 (Drying Shrinkage)

콘크리트는 타설 후 수분이 증발하면서 체적이 수축합니다. 개구부 주변은 단면이 급격히 변하는 부위여서 수축이 불균일하게 발생하고, 이 차등 수축이 코너에 인장 구속응력으로 작용합니다.



•       두꺼운 벽체 부위: 내부 수분 증발 느림 → 수축 느림

•       개구부 코너: 노출 면적 많음 → 수분 증발 빠름 → 수축 빠름

•       수축 속도 차이 → 코너가 주변 벽체에 의해 구속됨 → 인장응력 발생

•       콘크리트 건조수축 변형률: 200~600 × 10⁻⁶ (배합·양생에 따라 상이)



건조수축에 의한 균열은 타설 직후부터 수개월에 걸쳐 서서히 진행되며, 특히 직사광선이나 강풍에 노출되는 외벽 개구부에서 두드러집니다.



④ 수화열에 의한 온도 균열

시멘트와 물의 수화 반응은 열을 발생시킵니다. 벽체 두께가 두꺼운 RC 벽식 구조에서는 내부 온도가 크게 상승하고, 개구부 주변의 얇은 부분은 상대적으로 빨리 냉각됩니다. 이 온도 구배가 열응력(thermal stress)을 발생시킵니다.



•       벽체 내부 최고 온도: 타설 후 1~3일 사이 최대 (일반 시멘트 기준 50~70°C 가능)

•       개구부 코너: 내외부 온도차로 인한 냉각 속도 차이 발생

•       냉각 시 외부 표면이 먼저 수축 → 내부에서 인장 구속

•       온도차 10°C 당 열응력 약 0.2~0.3 MPa 발생 (콘크리트 선팽창계수 10 × 10⁻⁶/°C 기준)



4. 4가지 원인의 복합 작용

실제 현장에서 사인장 균열은 위 4가지 원인이 단독으로 작용하기보다 시기를 달리하며 복합적으로 작용합니다.



시기	지배적 원인	비고
타설 후 1~3일	수화열 온도 균열	초기 균열 발생 가능
타설 후 3~7일	거푸집 해체 충격 + 시공하중	가장 위험한 시기
타설 후 7~28일	상층 시공하중 + 건조수축 시작	누적 손상 진행
28일 이후	건조수축 (장기 진행)	기존 균열 확대



타설 후 3~7일 구간이 가장 위험합니다. 강도는 아직 낮고, 거푸집 해체와 상층 시공이 겹치는 시기이기 때문입니다.



5. 사근(斜筋) 미배치와의 관계

위 4가지 원인이 발생하더라도 설계 단계에서 코너 사근(대각 보강근)이 제대로 배치되었다면 균열을 허용 범위 내로 제어할 수 있습니다. 45도 방향으로 배치된 철근이 사인장응력을 직접 부담하기 때문입니다.



반대로 사근이 없거나 정착 길이가 부족한 경우, 동일한 하중 조건에서 균열 폭이 현저히 커집니다.



조건	균열 발생	균열 폭	구조 영향
사근 적정 배치	발생 가능	0.2mm 이하	경미
사근 부족 또는 정착 불량	발생 가능	0.2~0.5mm	주의
사근 미배치	거의 확실	0.5mm 이상	위험



KDS 14 20 52 기준: 개구부 코너 사근은 D13 이상, 코너당 2개 이상, 양단 정착 길이 300mm 이상이 필수 상세입니다.



6. 원인별 예방 핵심

거푸집 해체 시점 관리

•       압축강도 시험(공시체 또는 비파괴) 후 설계기준강도 2/3 이상 확인

•       동절기: 일평균 기온 4°C 이하 시 보온 양생 + 양생 기간 연장

•       해체 순서: 측면 거푸집 선행, 하부 동바리 후행



시공하중 제어

•       상층 타설 전 하층 압축강도 최소 70% 발현 확인

•       개구부 코너 직상부에 자재 집중 적재 금지

•       필요 시 개구부 코너 임시 보강 또는 동바리 존치



건조수축 저감

•       물-시멘트비(W/C) 55% 이하 유지

•       타설 후 7일 이상 습윤 양생

•       직사광선·강풍 노출 방지 (양생포, 양생액 사용)

•       혼화재(플라이애시, 고로슬래그) 활용으로 단위 시멘트량 저감



수화열 제어

•       저열 시멘트 또는 혼화재 사용

•       프리쿨링(pre-cooling): 골재 및 물 냉각

•       파이프쿨링(pipe-cooling): 대단면 벽체 적용

•       타설 온도 관리: 30°C 이하 유지



마무리

콘크리트 타설 후 개구부 코너의 사인장 균열은 한 가지 원인이 아닌 거푸집 해체 시점, 시공하중, 건조수축, 수화열의 복합 작용으로 발생합니다.



이 중 현장에서 가장 큰 영향을 미치는 것은 거푸집 조기 해체와 상층 시공하중입니다. 설계 단계의 사근 배치와 함께, 이 두 가지만 철저히 관리해도 위험한 수준의 균열은 대부분 예방할 수 있습니다.



균열 예방의 핵심 3가지: ① 사근 배치 (설계) → ② 거푸집 해체 기준 준수 (시공) → ③ 충분한 습윤 양생 (품질관리)
