말뚝의 허용지지력이란? 극한지지력과의 차이

말뚝의 허용지지력이란? 극한지지력과의 차이



말뚝공사에서 허용지지력이라는 용어를 자주 사용합니다.



말뚝이 하중을 버틸 수 있다고 해서
그 한계까지 모두 사용하는 것은 아닙니다.

안전을 고려하여 실제로 사용할 수 있는 지지력에는
일정한 여유를 둡니다.



말뚝의 지지력(支持力)이란?





허용지지력이란?

허용지지력이란

말뚝이 안전하게 지지할 수 있도록 허용된 지지력을 말합니다.



말뚝과 지반이 한계까지 버틸 수 있는 지지력을
극한지지력이라고 합니다.



하지만 실제 설계에서는
극한지지력을 그대로 사용하지 않습니다.

지반의 불확실성과 안전성 등을 고려하여
극한지지력에 안전율을 적용합니다.



예를 들어,

극한지지력이 6,000 kN이고
적용하는 안전율이 3이라면,

6,000 kN ÷ 3 = 2,000 kN

안전율에 의해 결정되는 지지력은
2,000 kN이 됩니다.



쉽게 말하면,

극한지지력 6,000 kN
→ 한계까지 버틸 수 있는 지지력

허용지지력 2,000 kN
→ 안전여유를 두고 허용할 수 있는 지지력

이라고 이해할 수 있습니다.

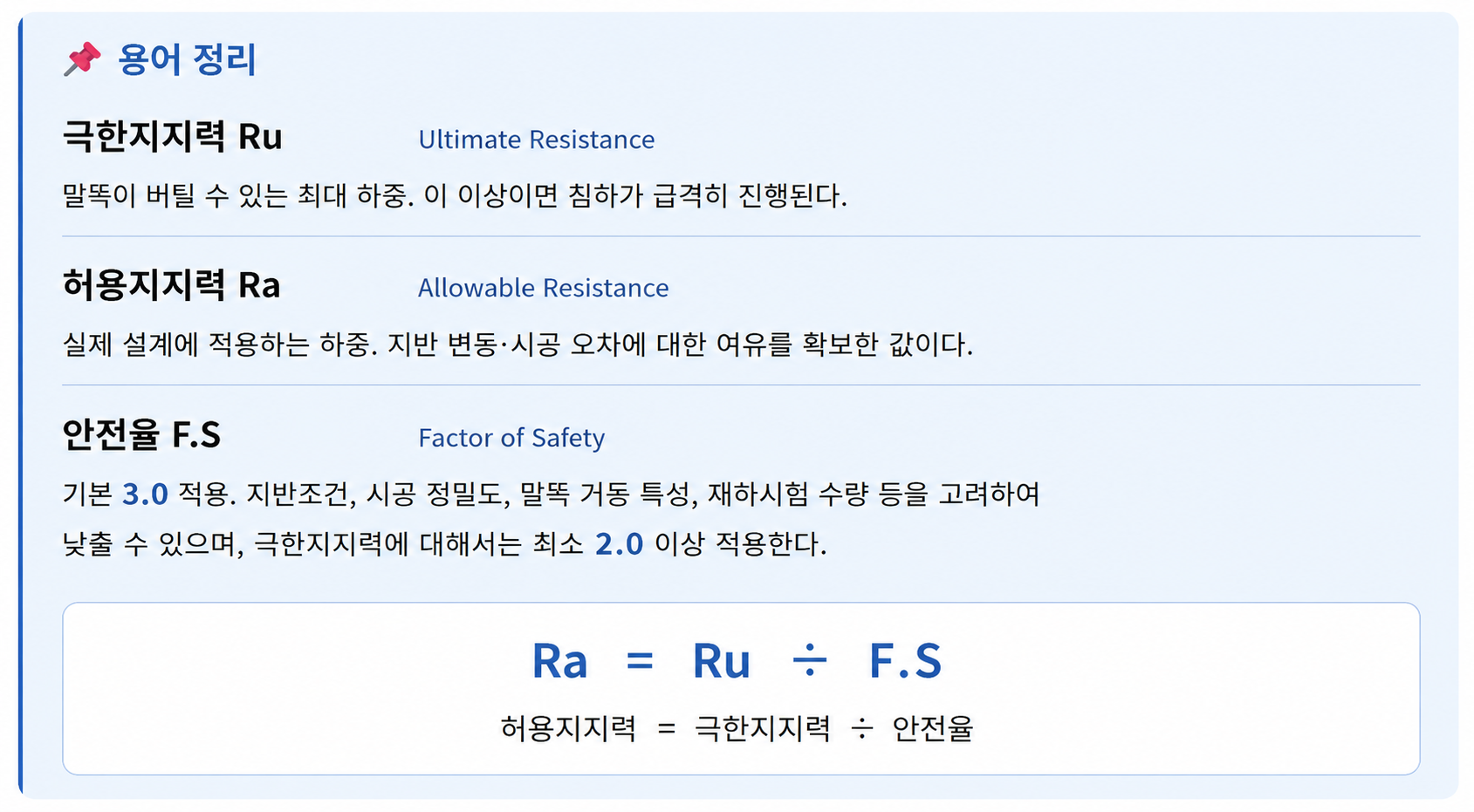

용어정리 - 극한지지력, 허용지지력, 안전율







설계지지력과는 무엇이 다를까?

현장에서는 설계지지력이라는 용어도 많이 사용합니다.



설계지지력은 말 그대로
설계에서 해당 말뚝이 확보하도록 정한 지지력입니다.



예를 들어 기초도에

PHC말뚝 설계지지력 : 2,000 kN/본

이라고 되어 있다면,



현장에서는 말뚝이 설계에서 요구한 지지력을 확보할 수 있도록 시공하고 이를 확인해야 합니다.

따라서 세 용어는 다음과 같이 구분하면 이해하기 쉽습니다.

구분	의미
극한지지력	말뚝과 지반이 한계까지 버틸 수 있는 지지력
허용지지력	안전율과 침하 등을 고려하여 허용할 수 있는 지지력
설계지지력	설계에서 해당 말뚝이 확보하도록 정한 지지력



정리



극한지지력은
말뚝과 지반이 버틸 수 있는 한계이고,



허용지지력은
그 한계를 그대로 사용하지 않고 안전성과 침하 등을 고려하여 허용하는 지지력입니다.



그리고 설계지지력은
설계도서에서 해당 말뚝에 요구하는 지지력입니다.



말뚝공사에서는 이러한 설계조건을 기준으로 시공하고,
재하시험 등을 통해 말뚝의 지지성능을 확인합니다.
