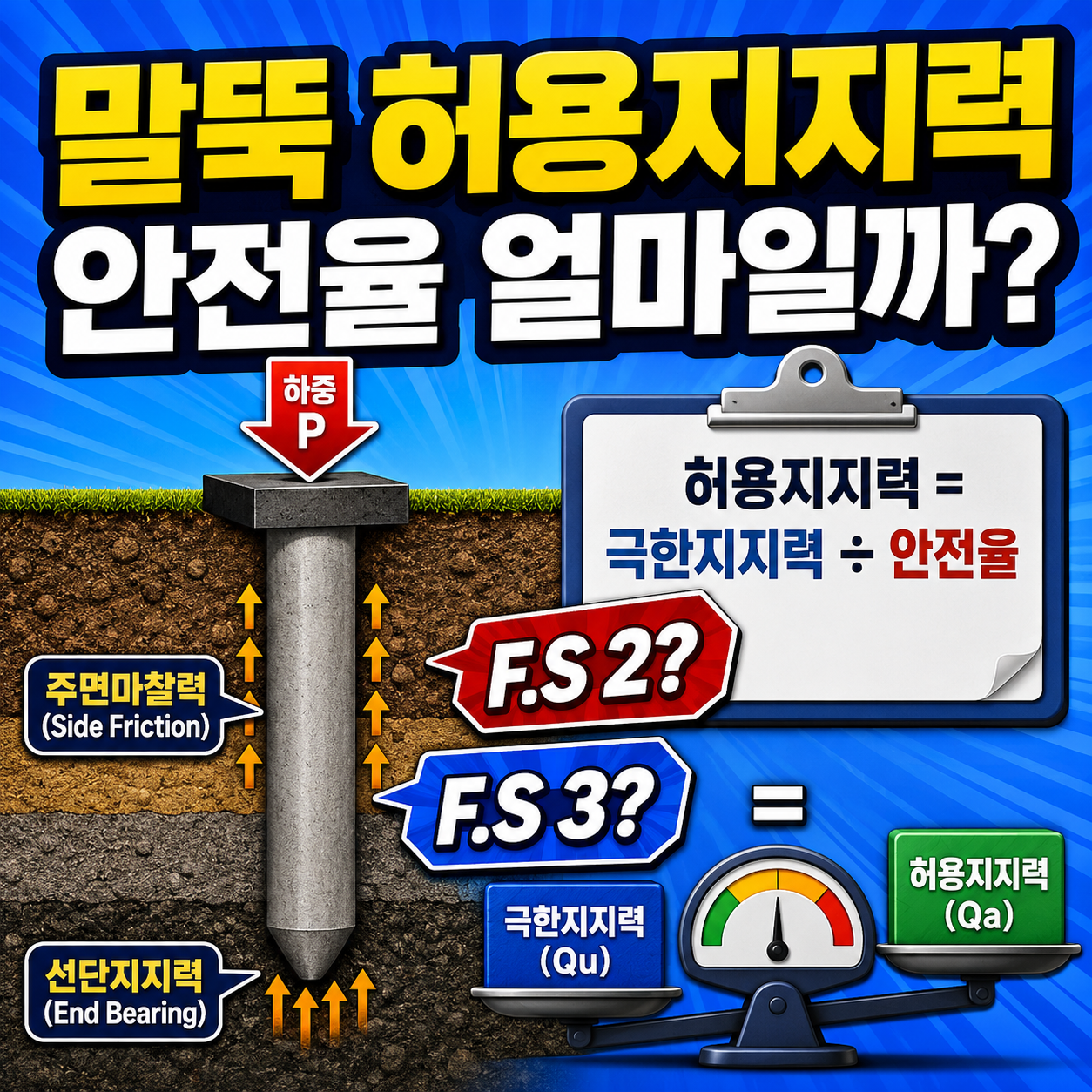

말뚝 허용지지력 안전율은 얼마일까? 극한지지력과 허용지지력

말뚝 안전율은 2.0일까, 3.0일까?



말뚝의 허용지지력을 산정할 때는 안전율(F.S)을 적용합니다.

현장에서는 보통 2.0 또는 3.0이라는 숫자를 많이 접하게 되는데요.

그렇다면 말뚝 안전율은 몇을 적용해야 할까요?

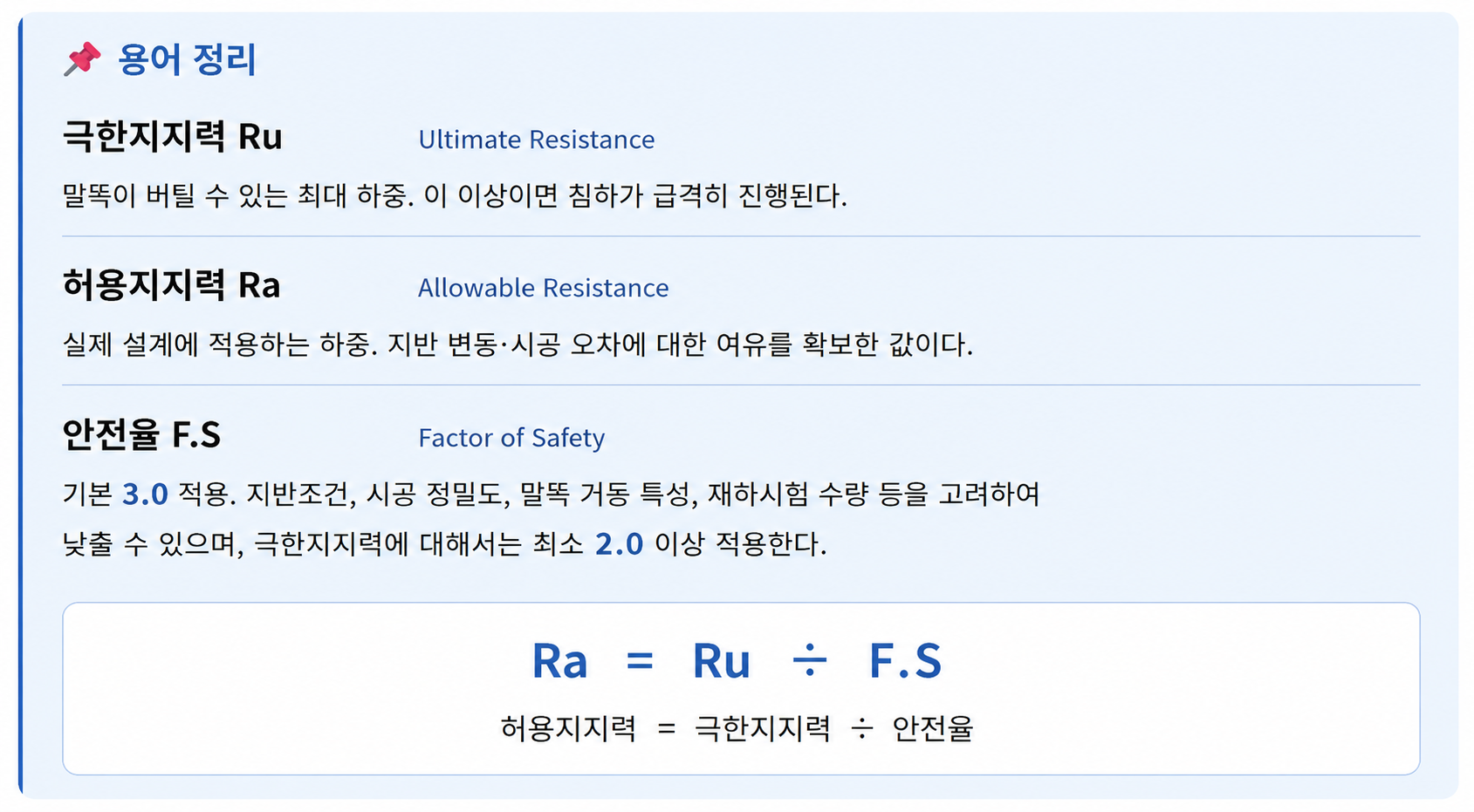

용어정리 - 극한지지력, 허용지지력, 안전율



기본 안전율은 3.0



KDS 11 50 15 「깊은기초 설계기준(일반설계법)」에서는 재하시험에 의한 허용압축지지력을

항복하중의 1/2과
극한하중의 1/3

중 작은 값으로 정하도록 하고 있습니다.

극한지지력을 기준으로 보면 안전율 3.0에 해당합니다.

예를 들어 극한지지력이 6,000 kN이라면,

6,000 ÷ 3.0 = 2,000 kN

이 됩니다.



안전율 2.0은 언제 적용할까?

KDS에서는 안전율 3.0을 항상 고정하여 적용하는 것은 아닙니다.

지반조건, 시공의 정밀도, 말뚝 거동의 특성, 말뚝재하시험 수량 등을 고려하여 안전율을 낮출 수 있도록 하고 있습니다.

다만,



극한지지력에 대한 안전율은 2.0보다 작게 적용할 수 없습니다.





따라서 다음과 같이 이해하면 쉽습니다.



기본 안전율 : 3.0
↓
조건에 따라 저감 가능
↓
최소 안전율 : 2.0



그럼 2.5도 가능할까?

가능합니다.

KDS에서 2.0과 3.0 중 하나만 적용하도록 정한 것은 아닙니다.

조건에 따라 안전율을 낮출 수 있으며, 그 하한을 2.0으로 정하고 있습니다.

따라서 2.5와 같은 중간값도 적용할 수 있습니다.

다만 현장에서 임의로 안전율을 정하는 것이 아니라 설계도서에 적용된 안전율을 확인해야 합니다.



핵심 정리

말뚝의 극한지지력에 대한 안전율은



기본 3.0 → 조건에 따라 저감 가능 → 최소 2.0



으로 이해하면 됩니다.

즉 “말뚝 안전율은 2 또는 3”이라고 외우기보다는,

3.0을 기본으로 하되 조건에 따라 낮출 수 있으며 2.0이 하한값이라고 이해하는 것이 정확합니다.



기준 : KDS 11 50 15 「깊은기초 설계기준(일반설계법)」
